Patent angemeldet DE 10 2025 121 129.9

Fugenbleche. Millimetergenau zentriert.

Die FBZ ist das erste Formteil, das Fugenbleche in der Arbeitsfuge zwischen Bodenplatte und Wand automatisch mittig positioniert – und während des Betoniervorgangs dort sicher hält.

Angebot anfordern → Wie es funktioniert ↓

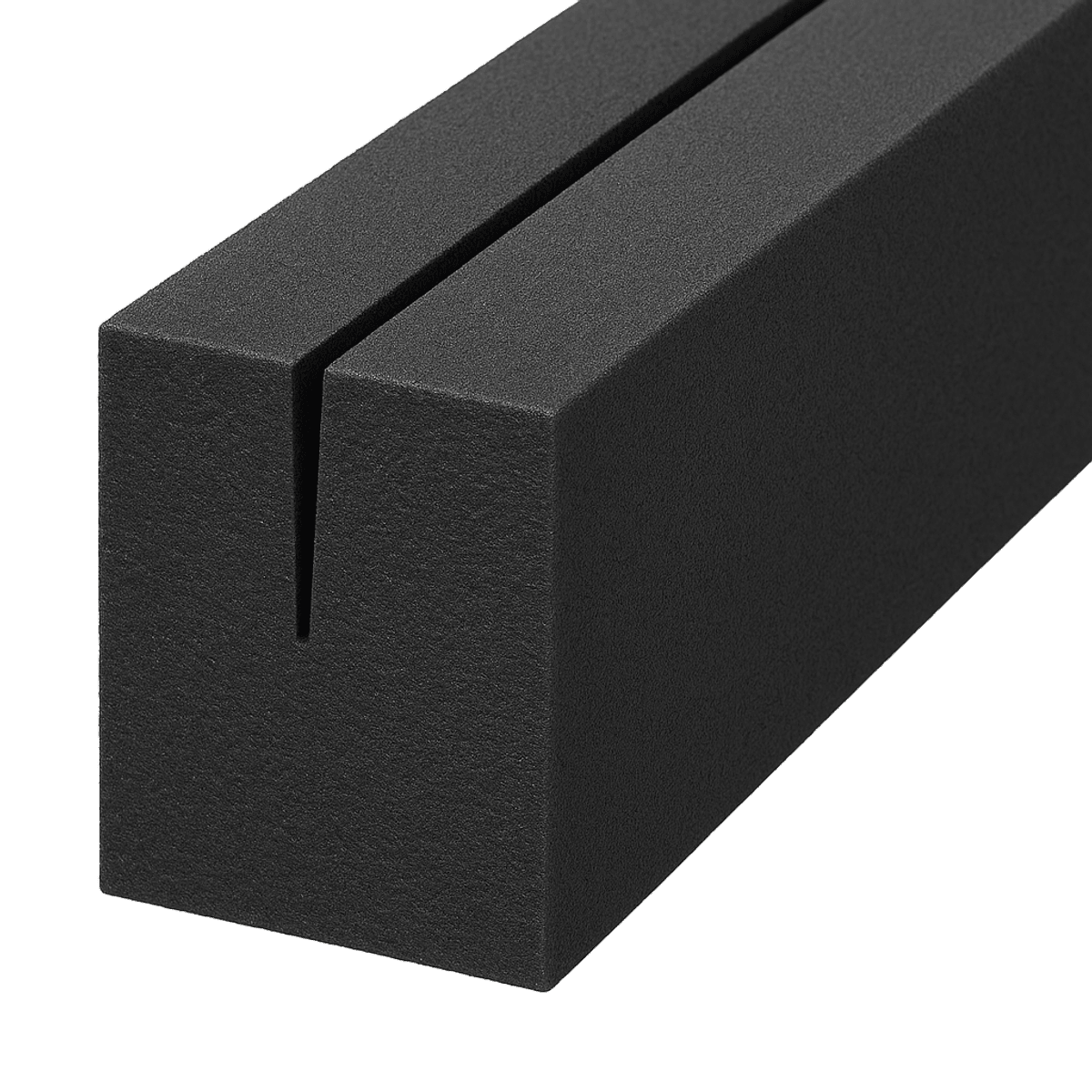

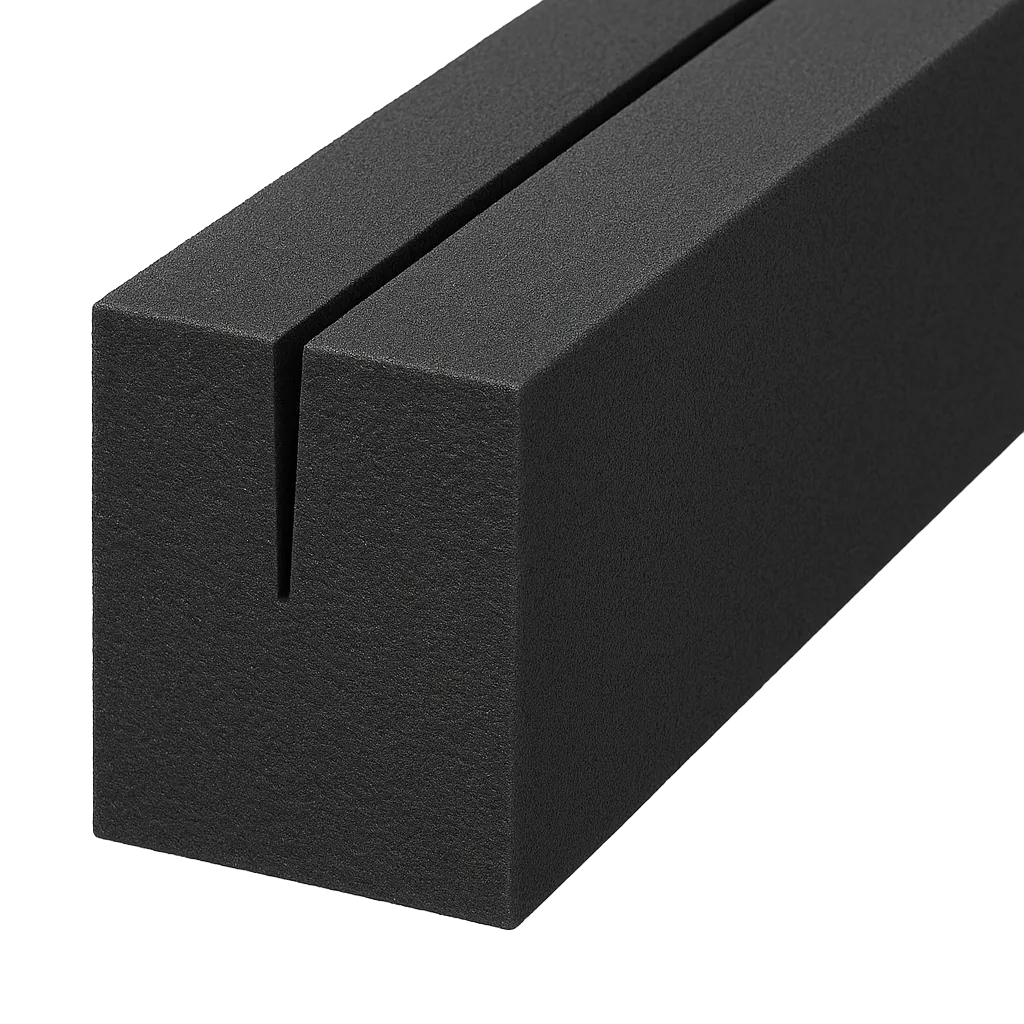

FBZ Fugenblechzentrierung – präzises Schaumstoff-Formteil mit zentralem Schlitz zur Aufnahme des Fugenblechs
Eckdaten
Material
Formteil aus Schaumstoff
Einbauzeit
< 1 Minute / lfm
Spezialwerkzeug
Keines erforderlich
Einsatzbereich
WU-Konstruktionen im Boden-Wand-Bereich
01 — Das Problem

Jede zweite WU-Konstruktion hält nicht dicht.

WU-Konstruktionen scheitern in der Praxis mit erschreckender Häufigkeit, fast immer an derselben Stelle: dem Fugenblech am Boden-Wand-Anschluss.

50 %

aller WU-Bauwerke erreichen nicht die zugesicherte Wasserdichtheit.

Quelle — BVS Sachverständigenverband

40 %

aller Schadensfälle entstehen am Boden-Wand-Anschluss durch fehlerhafte Fugenbleche.

Quelle — SV Arthur Heine, DBZ Fallstudien

10–100 T€

kostet die Instandsetzung pro Schadensfall – regelmäßig.

Quelle — Branchendurchschnitt

Fünf systematische Fehlerquellen beim Einbau

Diese Fehler entstehen nicht durch Unwissenheit, sondern durch Zeitdruck, Improvisation und das Fehlen einer verlässlichen Zentrierhilfe.

  1. 01

    Verschiebung beim Betonieren

    Unzureichende Fixierung – das Fugenblech verrutscht beim Betonieren.

  2. 02

    Abstandsfehler zur Bewehrung

    Weniger als 3 cm Abstand – der Beton umfließt das Blech nicht vollständig.

  3. 03

    Mangelhafte Zentrierung

    Das Blech sitzt nicht mittig in der Arbeitsfuge – einseitige Einbindung.

  4. 04

    Falsche Einbindetiefe

    Zu wenig oder zu viel Einbindung in Wand oder Platte – ohne Kontrollinstrument.

  5. 05

    Beschädigung der Beschichtung

    Die Beschichtung des Fugenblechs wird während der Betonage beschädigt – Dichtigkeit kompromittiert.

02 — Die Lösung

Ein Formteil. Drei Schritte. Kein Spezialwerkzeug.

Die FBZ wird auf die Arbeitsfuge aufgesetzt. Das Fugenblech gleitet in einen präzisen Schlitz und zentriert sich dabei automatisch. Der Beton umschließt das System und fixiert alles dauerhaft in der richtigen Position.

  1. 01

    Positionieren

    FBZ auf der Arbeitsfuge aufsetzen. Keine Vorarbeit, keine Messung.

  2. 02

    Einstecken

    Fugenblech in den Schlitz einführen – es zentriert sich automatisch mittig.

  3. 03

    Betonieren

    Beton einbringen. Die FBZ hält das Fugenblech lagesicher in Position.

Einbauzeit

unter 1 Minute pro Laufmeter

03 — Kernvorteile

Was die FBZ leistet.

01
Exakte Zentrierung
Das Fugenblech sitzt automatisch mittig – unabhängig von der Sorgfalt der einzelnen Bauarbeiter.
02
Zeitersparnis
Schneller Einbau ohne Improvisieren. Die empfohlenen 14 Tage Vorlauf werden einhaltbar.
03
Fehlerreduktion
Die häufigste Schadensursache am Boden-Wand-Anschluss wird systematisch eliminiert.
04
Kein Spezialwerkzeug
Einfaches Handling – jeder Bauarbeiter kann die FBZ nach einer kurzen Einweisung einsetzen.
05
Wirtschaftlich
Amortisation bereits vor dem ersten vermiedenen Schadensfall – allein durch Zeitersparnis.
04 — Prävention vs. Sanierung

Ein Bruchteil der Kosten. Ohne den Schaden.

Eine nachträgliche Instandsetzung kostet pro Schadensfall regelmäßig einen fünf- bis sechsstelligen Betrag – zuzüglich Nutzungsausfall, Gutachten und Rechtsstreit. Die FBZ kostet einen Bruchteil davon pro Laufmeter.

Sanierung je Schadensfall 10–100 T€
Mit FBZ
Bruchteil · pro Laufmeter
Ohne FBZ

Sanierung

A
01 Maßnahme
Nachträgliche Instandsetzung
02 Direkte Kosten
10.000 – 100.000+ €
03 Zusatzkosten
Nutzungsausfall, Gutachten, Rechtsstreit
04 Zeitverlust
Wochen bis Monate
Mit FBZ

Prävention

B
01 Maßnahme
Prävention durch exakte Zentrierung
02 Direkte Kosten
Bruchteil davon, pro Laufmeter
03 Zusatzkosten
Keine
04 Zeitverlust
Keiner
Schadenskaskade

Die Schadenskaskade – was ein fehlerhaftes Fugenblech auslöst

  1. 01 Stufe

    Wassereintritt – Feuchteflecken, Wasserfilm, freier Eintritt bei Grundwasserdruck

  2. 02 Stufe

    Sanierungskosten im fünf- bis sechsstelligen Bereich

  3. 03 Stufe

    Nutzungsausfall, Schimmel, Wertminderung

  4. 04 Stufe

    Gutachterstreitigkeiten und Gewährleistungsansprüche

05 — Einsatzbereiche

Wo die FBZ zum Einsatz kommt.

  • 01 Tiefgaragenböden und -wände →
  • 02 Keller und Untergeschosse mit Grundwasserbeanspruchung →
  • 03 Industriebauten mit wasserdichten Betonkonstruktionen →
  • 04 Systembau-Projekte mit engen Taktzeiten →
  • 05 Jede Arbeitsfuge zwischen Bodenplatte und aufgehender Wand, die dauerhaft wasserdicht sein muss →
06 — Hersteller

Entwickelt aus 30 Jahren Erfahrung.

Die FBZ wurde von Dr. Ing. Jörn Budde entwickelt – Sachverständiger für Gebäudeabdichtung und Bautenschutz. Aus der Kenntnis tausender Schadensfälle am Boden-Wand-Anschluss entstand das erste System, das die eigentliche Ursache systematisch löst: die Zentrierung.

Hersteller
BBA GmbH
Entwickler
Dr. Ing. Jörn Budde
Fachgebiet
Gebäudeabdichtung · Bautenschutz
Patent angemeldet
DE 10 2025 121 129.9
Sitz
Bad Saarow, Deutschland
